Сварочные инверторы уверенно заняли лидирующие позиции на рынке оборудования для сварки. Их выбирают как профессионалы, так и домашние мастера за компактность, универсальность и высокую эффективность. Чтобы сделать осознанный выбор и грамотно эксплуатировать аппарат, полезно разобраться в его устройстве и принципе работы.
Что такое сварочный инвертор?
Сварочный инвертор — это электронный источник питания, преобразующий входное напряжение в стабильный сварочный ток нужной силы. В отличие от классических трансформаторов, инверторы работают на высоких частотах и обеспечивают точную настройку параметров сварки.

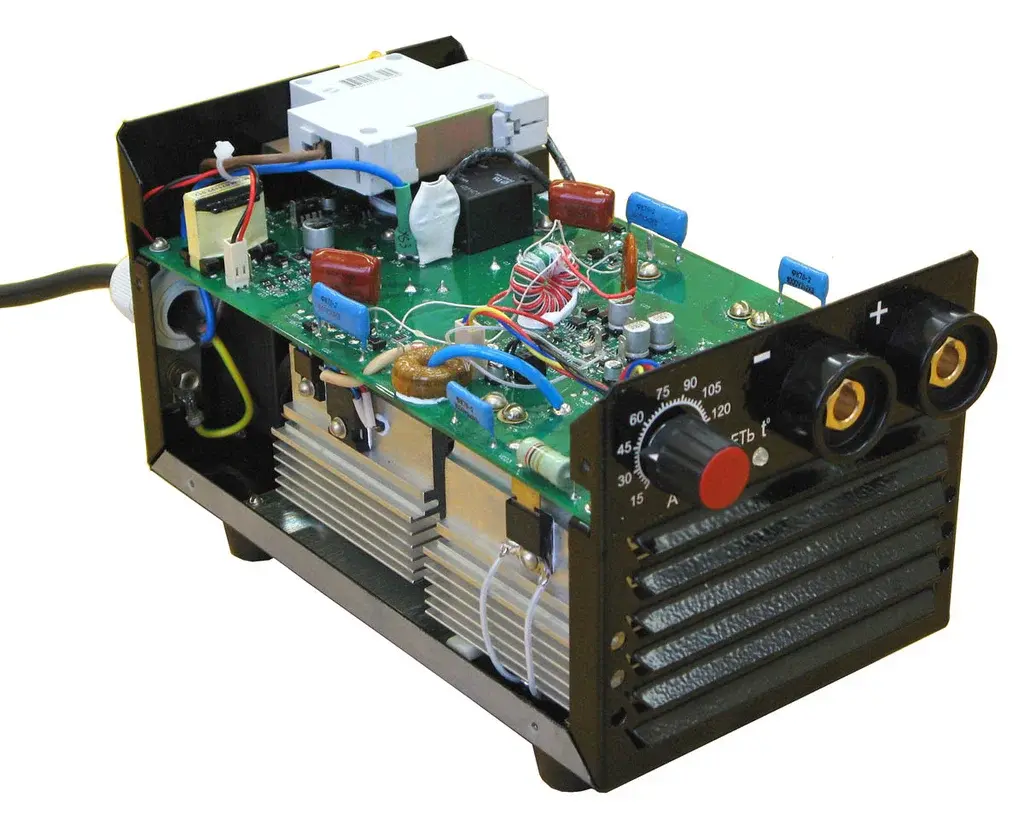

Основные узлы и элементы
Современный сварочный инвертор включает несколько ключевых компонентов:
Принцип работы: от сети до сварочной дуги
Работа инвертора начинается с подачи сетевого напряжения, которое выпрямляется и сглаживается. Далее ток поступает в инверторный блок, где с помощью транзисторов превращается в высокочастотный переменный ток. Высокая частота позволяет использовать компактный трансформатор, который изменяет параметры тока в зависимости от заданной мощности. После трансформации ток снова выпрямляется и подаётся на сварочный электрод.
Такой подход обеспечивает:
Особенности и преимущества инверторов
Сварочные инверторы обладают рядом важных преимуществ:
Недостатки, которые стоит учитывать
Хотя инверторы имеют множество плюсов, есть и нюансы:
Заключение
Сварочный инвертор — это эффективное решение для высококачественной сварки. Его устройство основано на современных технологиях преобразования тока, что позволяет добиться точности, стабильности и удобства работы. Понимание принципов его действия и внутренней архитектуры помогает не только выбрать подходящую модель, но и продлить срок её службы. Благодаря своей универсальности и надёжности инверторы становятся незаменимыми помощниками на производстве, стройке и в быту. Все материалы и оборудование для сварки.
Что такое сварочный инвертор?
Сварочный инвертор — это электронный источник питания, преобразующий входное напряжение в стабильный сварочный ток нужной силы. В отличие от классических трансформаторов, инверторы работают на высоких частотах и обеспечивают точную настройку параметров сварки.
Основные узлы и элементы
Современный сварочный инвертор включает несколько ключевых компонентов:
- Входной выпрямитель — преобразует переменное напряжение сети (220/380 В) в постоянное.
- Инверторный блок — преобразует постоянный ток в переменный высокой частоты (от 20 до 100 кГц).
- Импульсный трансформатор — уменьшает или увеличивает напряжение в зависимости от необходимой силы тока.
- Выходной выпрямитель — снова преобразует ток в постоянный, пригодный для сварки.
- Плата управления — управляет работой всех узлов, обеспечивает защиту и стабильность.
- Система охлаждения — предохраняет элементы от перегрева, особенно при длительной сварке.
Принцип работы: от сети до сварочной дуги
Работа инвертора начинается с подачи сетевого напряжения, которое выпрямляется и сглаживается. Далее ток поступает в инверторный блок, где с помощью транзисторов превращается в высокочастотный переменный ток. Высокая частота позволяет использовать компактный трансформатор, который изменяет параметры тока в зависимости от заданной мощности. После трансформации ток снова выпрямляется и подаётся на сварочный электрод.
Такой подход обеспечивает:
- быстрое возбуждение дуги;
- стабильный сварочный процесс;
- минимальные потери энергии;
- точную настройку параметров под конкретные задачи.
Особенности и преимущества инверторов
Сварочные инверторы обладают рядом важных преимуществ:
- Компактность и малый вес. Аппарат легко переносить и использовать в труднодоступных местах.
- Экономичность. Высокий КПД (до 90 %) снижает энергозатраты.
- Универсальность. Поддержка разных режимов (MMA, TIG, MIG/MAG) и работа с различными типами электродов.
- Стабильная работа при низком напряжении. Многие модели работают даже при 160 В в сети.
- Безопасность. Наличие систем защиты от перегрева, перегрузки, короткого замыкания.
Недостатки, которые стоит учитывать
Хотя инверторы имеют множество плюсов, есть и нюансы:
- Чувствительность к пыли и влаге. Электронные компоненты требуют аккуратного хранения.
- Стоимость. Цена выше, чем у трансформаторных аппаратов, но компенсируется функциональностью.
- Необходимость регулярного обслуживания. Важно периодически очищать внутренности от пыли и проверять систему охлаждения.
Заключение
Сварочный инвертор — это эффективное решение для высококачественной сварки. Его устройство основано на современных технологиях преобразования тока, что позволяет добиться точности, стабильности и удобства работы. Понимание принципов его действия и внутренней архитектуры помогает не только выбрать подходящую модель, но и продлить срок её службы. Благодаря своей универсальности и надёжности инверторы становятся незаменимыми помощниками на производстве, стройке и в быту. Все материалы и оборудование для сварки.
